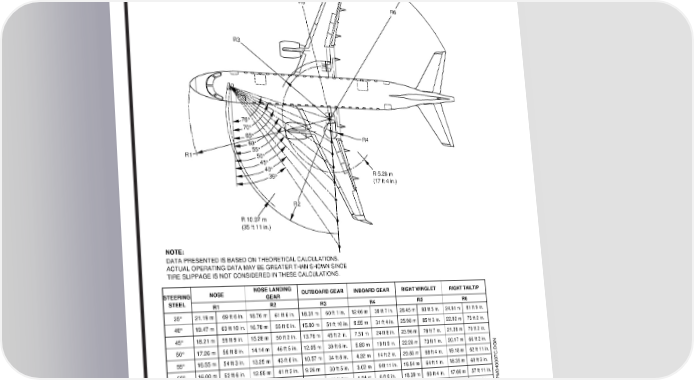

AIRPORT PLANNING MANUAL R5 R6 R3 76° 70° 65° R4 60° 55° R1 50° 45° 40° R 5.28 m 35° (17 ft 4 in.) R2 R 10.97 m (35 ft 11 in.) NOTE: DATA PRESENTED IS BASED ON THEORETICAL CALCULATIONS. ACTUAL OPERATING DATA MAY BE GREATER THAN SHOWN SINCE TIRE SLIPPAGE IS NOT CONSIDERED IN THESE CALCULATIONS. STEERING NOSE NOSE LANDING OUTBOARD GEAR INBOARD GEAR RIGHT WINGLET RIGHT TAILTIP STEEL GEAR R1 R2 R3 R4 R5 R6 35° 21.19 m 69 ft 6 in. 18.76 m 61 ft 6 in. 18.31 m 60 ft 1 in. 12.06 m 39 ft 7 in. 28.45 m 93 ft 5 in. 24.91 m 81 ft 9 in. 40° 19.47 m 63 ft 10 in. 16.78 m 55 ft 0 in. 15.80 m 51 ft 10 in. 9.55 m 31 ft 4 in. 25.98 m 85 ft 3 in. 22.92 m 75 ft 2 in. 45° 18.21 m 59 ft 9 in. 15.28 m 50 ft 2 in. 13.76 m 45 ft 2 in. 7.51 m 24 ft 8 in. 23.96 m 78 ft 7 in. 21.38 m 70 ft 2 in. 50° 17.26 m 56 ft 8 in. 14.14 m 46 ft 5 in. 12.05 m 39 ft 6 in. 5.80 m 19 ft 0 in. 22.28 m 73 ft 1 in. 20.17 m 66 ft 2 in. 55° 16.55 m 54 ft 3 in. 13.25 m 43 ft 6 in. 10.57 m 34 ft 8 in. 4.32 m 14 ft 2 in. 20.83 m 68 ft 4 in. 19.18 m 62 ft 11 in. 60° 16.00 m 52 ft 6 in. 12.55 m 41 ft 2 in. 9.26 m 30 ft 5 in. 3.02 m 9 ft 11 in. 19.54 m 64 ft 1 in. 18.35 m 60 ft 3 in. 65° 15.58 m 51 ft 2 in. 12.01 m 39 ft 5 in. 8.08 m 26 ft 6 in. 1.84 m 6 ft 0 in. 18.39 m 60 ft 4 in. 17.66 m 57 ft 11 in. 70° 15.28 m 50 ft 1 in. 11.60 m 38 ft 1 in. 6.99 m 22 ft 11 in. 0.75 m 2 ft 5 in. 17.33 m 56 ft 10 in. 17.07 m 56 ft 0 in. 76° 15.02 m 49 ft 3 in. 11.25 m 36 ft 11 in. 5.80 m 19 ft 0 in. 0.445 m 1 ft 5.5 in. 16.17 m 53 ft 1 in. 16.48 m 54 ft 1 in. EM170APM040007C.DGN Turning Radii - No Slip Angle Figure 4.1 EFFECTIVITY: ALL Section 4 Page 4-2 Oct 07/08 w-apm1346
